在PCBA加工中，要用到貼片元器件和插件元器件。那么，貼片元器件與插件元器件的區別在哪？接下來深圳PCBA加工廠家-深圳宏力捷為大家介紹下。
貼片元器件與插件元器件的區別
一、兩者的區別：

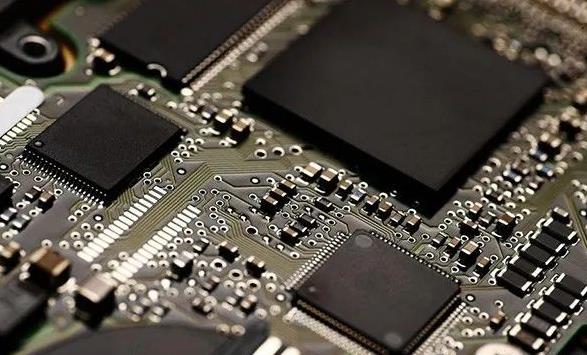

1、貼片元器件體積小，重量輕，比插件元器件更容易焊接。
2、貼片元件有一個很重要的好處，就是提高了電路的穩定性和可靠性；因為貼片元件沒有引線，減少了雜散電場和磁場，這在高頻模擬電路和高速數字電路中效果尤為明顯。
二、兩者的焊接方法
1、貼片元器件焊接的方法：將元器件放在焊盤上，在元件表面和焊盤接觸處涂抹調好的貼片焊錫膏，然后用20W內熱式電烙鐵給焊盤和貼片元件連接處加熱(溫度應在220~230℃)，看到焊錫熔化后即可拿開電烙鐵，待焊錫凝固后焊接就完成。焊接完后可用鑷子夾一下被焊貼片元件看有無松動，無松動即表示焊接良好，如有松動應重新抹點焊錫膏重新按上述方法焊接。

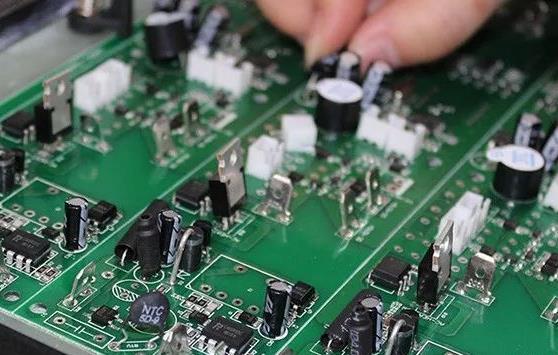

2、插件元器件焊接的方法：在焊接所有的引腳時，應在烙鐵尖上加焊錫，將所有的引腳涂上助焊劑使引腳保持濕潤。用烙鐵尖接觸芯片每個引腳的末端，直到焊錫流入引腳。在焊完所有的引腳后，用助焊劑浸濕引腳以便清洗焊錫，以消除任何短路和搭接。最后用鑷子檢查是否有虛焊，檢查完成后，從電路板上清除助焊劑，將硬毛刷浸上酒精沿引腳方向仔細擦拭，直到助焊劑消失為止。
我司PCBA加工優勢
1. 高度專業：公司專注于加工樣板、中小批量，承諾物料確認無誤后3-5個工作日交貨。
2. 專業的設備：公司的設備都是針對樣板和中小批量生產而量身定做的先進設備，可貼0201，BGA間距0.3MM、QFN、CSP、CON等元器件。
3. 專業的技術：技術骨干100%5年以上的工作經驗，一線操作工85%3年以上的工作經驗。
4. 公司在日常運營中貫徹了5S、6σ理念，來料到出貨最少有7次把關。數量達到100PCS的我司承諾都會過AOI光學檢測。
5. 公司承諾焊接直通率為99%以上，若客戶發現焊接缺陷，公司承諾免費返修。
為什么選擇深圳宏力捷？
1. 實力保證

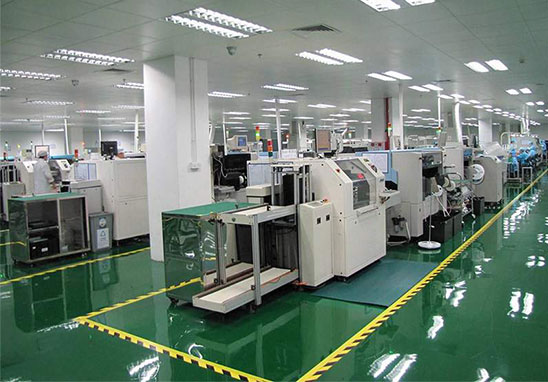

? SMT車間：擁有進口貼片機和多種光學檢測設備，每天可生產400萬點。每道工序都配備了QC人員，他們可以密切關注產品質量。
? DIP生產線：有兩臺波峰焊機。其中工作三年以上的老員工十余人。工人技術精湛，能焊接各種插入式材料。
2. 質量保證，高性價比
? 高端設備可貼裝精密異性零件、BGA、QFN、0201材料。打樣可機貼，也可手擺。
? 樣品和大、小批量均可生產。打樣起價800元，批量起價0.008元/點，無開機費。
3. 豐富的電子產品SMT和焊接經驗，交貨期穩定
? 累計服務數千家電子公司，涉及各類汽車設備和工業控制主板的SMT貼片加工服務。產品經常出口歐美，質量得到新老客戶的肯定。
? 準時交貨，一般在齊板齊料后3-5天內交貨，小批量加急也可在當天發貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，能修復各種焊接問題引起的不良產品，并能保證每片電路板的連通率。
? 24小時客服人員將隨時響應并盡快解決您的訂單問題。
