電子設備的核心是電路板，而電路板則是由各種類型的電子元器件大量組合而成，如果設備發生故障或者出現短路，緣由大部分會出現在電子元器件失效或者損壞引起的。接下來深圳PCBA加工廠家-深圳宏力捷電子就為大家介紹下電路板元器件的檢測技巧。
電路板元器件檢測技巧
1．測整流電橋各腳的極性
萬用表置R×1k擋，黑表筆接橋堆的任意引腳，紅表筆先后測其余三只腳，如果讀數均為無窮大，則黑表筆所接為橋堆的輸出正極，如果讀數為4～10kΩ，則黑表筆所接引腳為橋堆的輸出負極，其余的兩引腳為橋堆的交流輸入端。
2．判斷晶振的好壞
先用萬用表(R×10k擋)測晶振兩端的電阻值，若電阻值為無窮大，說明晶振無短路或漏電；再將試電筆插入市電插孔內，用手指捏住晶振的任一引腳，將另一引腳碰觸試電筆頂端的金屬部分，若試電筆氖泡發紅，說明晶振是好的；若氖泡不亮，則說明晶振損壞。

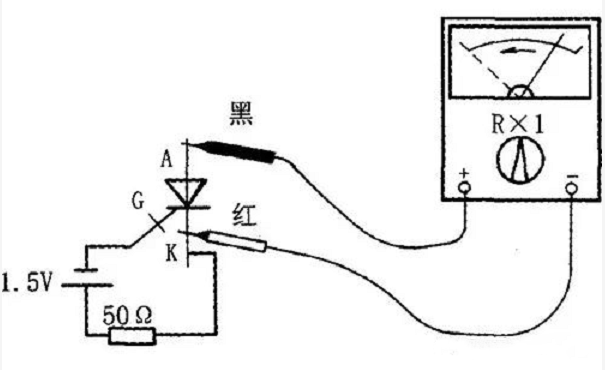

3．單向晶閘管檢測
可用萬用表的R×1k或R×100擋測量任意兩極之問的正、反向電阻，如果找到一對極的電阻為低阻值(100Ω～lkΩ)，則此時黑表筆所接的為控制極，紅表筆所接為陰極，另一個極為陽極。晶閘管共有3個PN結，我們可以通過測量PN結正、反向電阻的大小來判別它的好壞。測量控制極(G)與陰極[C)之間的電阻時，如果正、反向電阻均為零或無窮大，表明控制極短路或斷路；測量控制極(G)與陽極(A)之間的電阻時，正、反向電阻讀數均應很大；測量陽極(A)與陰極(C)之間的電阻時，正、反向電阻都應很大。
4．雙向晶閘管的極性識別
雙向晶閘管有主電極1、主電極2和控制極，如果用萬用表R×1k擋測量兩個主電極之間的電阻，讀數應近似無窮大，而控制極與任一個主電極之間的正、反向電阻讀數只有幾十歐。根據這一特性，我們很容易通過測量電極之間電阻大小，識別出雙向晶閘管的控制極。而當黑表筆接主電極1。紅表筆接控制極時所測得的正向電阻總是要比反向電阻小一些，據此我們也很容易通過測量電阻大小來識別主電極1和主電極2。

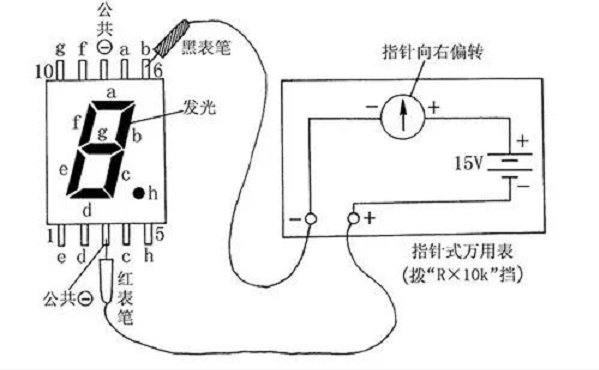

5．檢查發光數碼管的好壞
先將萬用表置R×10k或R×l00k擋，然后將紅表筆與數碼管(以共陰數碼管為例)的“地”引出端相連，黑表筆依次接數碼管其他引出端，七段均應分別發光，否則說明數碼管損壞。
以上就是關于電路板元器件檢測技巧的介紹，深圳宏力捷是自有PCB板廠、SMT貼片加工廠的專業PCBA代工代料加工廠家，可提供從上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。
