PCB抄板難在哪里？
說起抄板，或許你會覺得沒有什么技術含量，而真正抄過的人應該都深有體會——這沒那么簡單。
PCB抄板沒有軟件只能用卡尺邊測邊畫，速度慢，精確度差。用軟件抄板，就十分容易了，一般用德爾塔公司的抄板軟件比較方便，可以先對PCB板掃描或照相，然后將圖片載入軟件中依葫蘆畫瓢，抄好后，用protel99打開，進行修補后即可轉存成protel99兼容的格式。要說麻煩的是由PCB圖轉原理圖較麻煩，需要有經驗，有一定基礎，才能完成的較好。

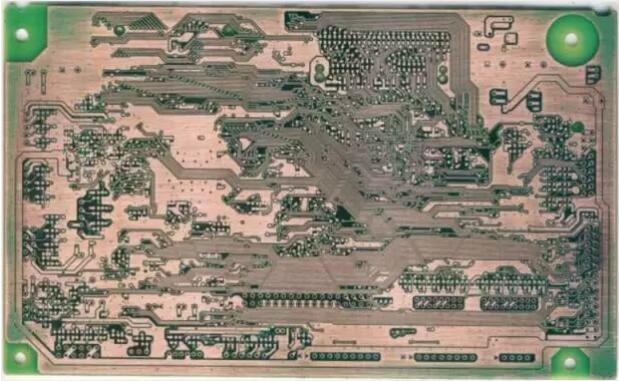

對于多層板的抄板要麻煩一些，因為內層看不見，只能破壞樣品。常用的辦法是首先對頂層和底層進行抄板，并保存好底層和頂層拆前的照片（以備查用），精確的方法是拆除全部元器件，并對所有元器件參數登記，并對元器件與絲網印刷層的編號逐一對應，保留原始資料后，再對裸PCB板照相或掃描，獲得的照片或掃描圖載入軟件，軟件不同，對照片格式要求不同，尺寸過大的照片文件會太大，影響抄板速度，所以過大的PCB板可以分成幾小塊進行抄板，然后拼合。上、下兩層完成后，就可以用砂紙打磨表面已完成的層，逐步露出內層，抄一層、再磨下一層，直到全部完成。
多層板PCB抄板技巧
深圳宏力捷是擁有十幾年抄板經驗的專業抄板公司，可以幫你完成那些復雜的PCB板的抄板。接下來給大家介紹一下抄板的技巧。
所需設備: 掃描儀，電腦，需裝PORTEL99和AUTOCAD軟件。
1. 先將你要抄板的PCB板放到掃描儀中，啟動掃描儀，注意在掃描儀中調好亮度及對比度等。

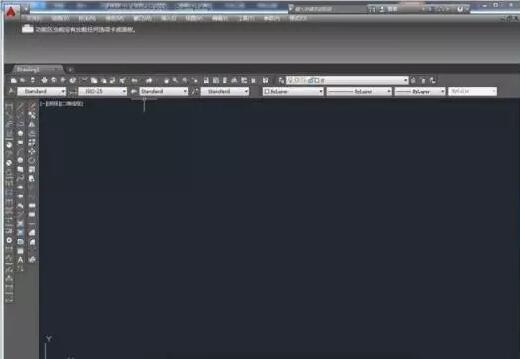

2. 打開AUTO CAD軟件，新建一個CAD文件，在插入的菜單中選擇插入點陣圖像，選擇到你所要插入的圖像之后，會出現插入圖像對話框，在對話框中選擇比例為1:1。
3. 插入PCB圖像之后要先畫一個矩形圖框將PCB圖的邊框套到，注意畫邊框的時候要用物件追蹤的物件鎖點，如果不畫邊框的話，則在描線路圖的過程中圖像不慎移動了，你可就難得套準了。
4. 繪制元件封裝，由于我們要抄的PCB板中，所用的元件封裝不一定和PORTEL99中的元件封裝吻合得到，所以我們要自己建立元件封裝，即將我們所要繪制的PCB中的元件形狀繪出來，繪制元件封裝時，我們要先統計一下PCB板上用了多少種封裝，每種封裝只需繪好一個，各種封裝都繪好后，就要將其轉到PORTEL 99里再作加工了。

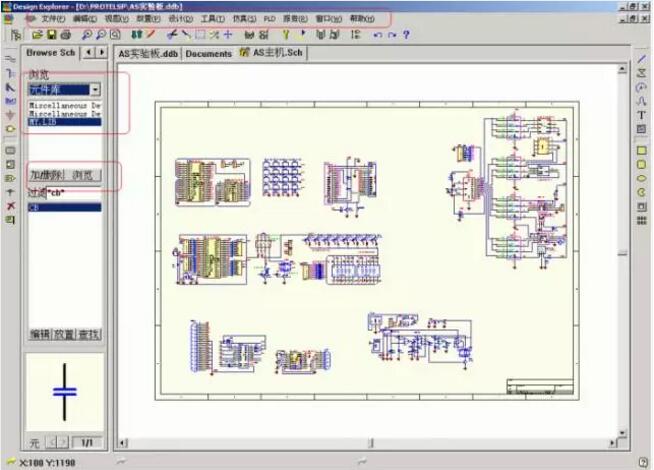

5. 打開PORTEL99，先新建一個PCB文件，再在PORTEL99 PCB 編輯器的文件菜單中選擇導入CAD文件，把繪好了元件模型的CAD文件導進去，導入成功后， PORTEL 99 PCB 編輯器就出現了元件封裝的基本圖形。
6. 再在PORTEL99 里新建一個PCB元件編輯器，再打開PCB元件編輯器。新建一個元件后，再從PORTEL99 PCB 編輯器里面選一個元件封裝復制到PCB元件編輯器里進行元件制作。
7. 所有的元件封裝都制作完成后，再將這些封裝又放放置到PORTEL99 PCB 編輯器里面，然后再將其導出為一個CAD文件。
8. 打開這個元件封裝圖的CAD文件后，再將之前導入了PCB圖片的CAD文件也打開，并將元件封裝圖復制到有PCB圖片的CAD后，這時可關閉只有元件封裝圖的CAD文件，只需在有PCB圖片的CAD文件中工作，按照PCB圖的元件擺放角度和位置，依次排好元件，注意用復制和粘貼的方法做出更多的子元件。
9. 放置焊盤和過孔：放置好元件封裝后，接下來的工作是放置焊盤和過孔，先在CAD里測量好焊盤的內徑和外徑，再在繪圖菜單中，選擇園環子項，并確定環的內徑和外徑，在放置焊盤時要將尺寸一樣大小的焊盤一次性的放完，但是四方焊盤和多邊形的焊盤無法放置，雖說在CAD里可用填充的方法將多邊形填成實體，但是填充的實體轉到PORTEL 99里面后只會有一個空的邊框.因此，如果PCB圖中有多邊形的焊盤的話，我們可用線條將焊盤邊緣描出來，轉到PORTEL99里后再放上相應的焊盤。
10. 繪制走線：焊盤繪制好后就開始繪制走線，繪制走線是用聚合線來繪制的，在繪圖菜單中，選擇聚合線，確定好聚合線的起始寬度和終止寬度，然后開始繪制，在繪制過程中，如果是直線就要選正交走線，如果是45度或其它的角度，就要取消正交走線.如果整個線路板中線的寬度只有幾個規格的話，我們也可以用普通的線條來畫，不過不同的線寬要用不同的層，轉到PORTEL 99里面后再編輯線寬。
11. 當描線完成后，我們進行在CAD里的最后的一道工作，放置絲印，如果是文字就用放置文字框的方法來實現，如果是不規則的一些絲印線，就用聚合線，當然你也以直接用線條來畫，轉到PORTEL 99里后再編輯線寬。
12. 經過以上步驟后，已經基本上完成了在CAD里面的工作，如果不轉到PORTEL也可交由PCB商幫你做板了，你也可將你所需要的層打印出來，自己來制作PCB，當然，我寫本文的最終目的是告訴讀者，將所描繪的圖形轉到PORTEL 里去，所以我們還要繼續進行下面的幾個步驟。
13. 打開PORTEL99 PCB編輯器，導入你已經描好線路的CAD文件，注意在導入文件的對話框中將CAD各個層要對應到PORTEL99的各個層，這一點很重要，不管你在CAD中的層的名字是什麼，但是你必須知道這個層應對到PORTEL99中是什麼層，如果不加控制的亂導的話，你就要花較多的時間在PORTEL 99里進行層的轉換了，另外還導入時默認的線寬最好也是改一下。
14. 最后編輯，導入PORTEL99后，還要進行適當的編輯，例如，我們導入時將線路及焊盤都放在了TOP LAYER層，這時你應將所有的焊盤都放到MULTI LAVER層，還有就是不管你在CAD里將絲印文字調到了哪個角度，轉到PORTEL 99就都變正了，這時你就要對照實物PCB進行調整了。
15. 如果還有另一面的線路或絲印，只需照上面的方法做好，再導到PORTEL 99中整合，注意要鏡像哦。最后對照圖片或PCB仔細檢查，你也可以進行適當的修改后就大功告成了。
注意事項:
在CAD中如果不慎移動了圖片，那麼你所畫的線將全部看不見了，這時就要將圖片全部移開，然后再將你所畫的線條全部選中。
